目前随着海工和船舶市场产品的品种的增加和技术要求的提高，很多时候传统焊接材料无法满足性能，比如更低的低温冲击要求，长时间热处理要求，CTOD要求，抗硫化物应力腐蚀要求等等。
随着焊接技术海工和船舶的焊接的要求越来越高，一旦出现质量问题，制造厂都需要付出高昂的代价。需要大焊接参数窗口（1.1-3.0）KJ/mm的药芯焊丝从而获得稳定的焊缝质量。
正是基于客户的以上的要求，ITW焊接集团Hobart公司推出全能高效率药芯焊丝FabCO 712C：
1、同时满足AWS A5.20: E71T-1CJ H4, E71T-9CJ H4, E71T-12CJ H4的药芯焊丝；
2、在满足NACE控镍要求下，为客户提供满足-60℃的冲击要求；

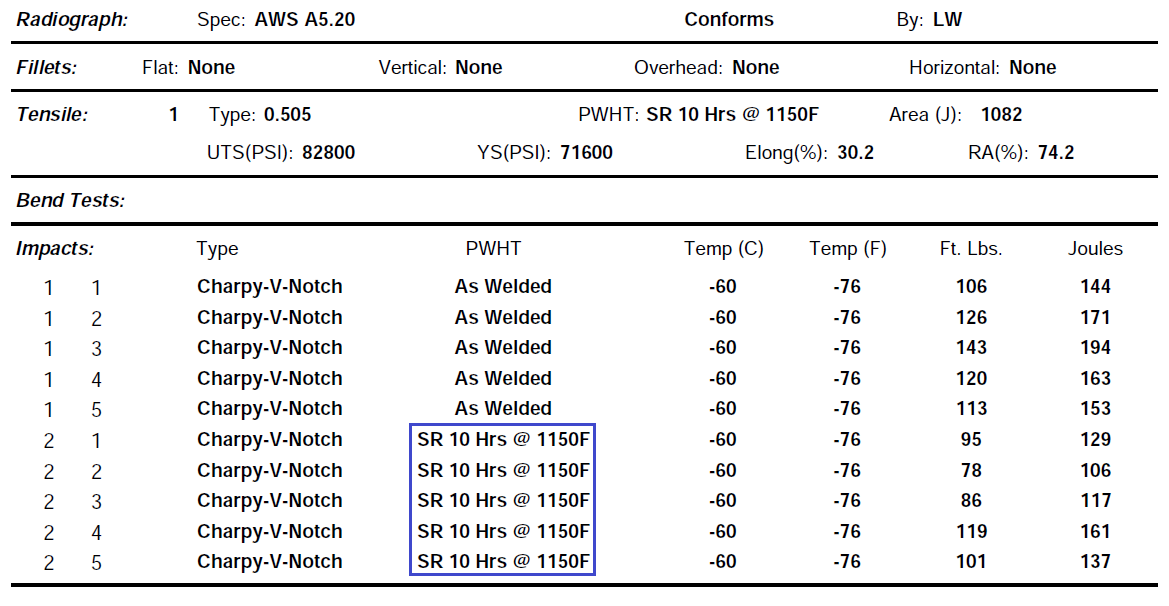

3、可满足焊后热处理620℃ 10-13小时, 依然满足-60℃的冲击要求和屈服抗拉的强度要求；
4、大焊接参数窗口（1.1~3.0KJ/mm）的适应性，降低了编制PWPS的限制，同时也降低了对焊工的操作技术要求，对于重要的焊接结构，降低因焊接参数波动带来的焊缝性能的波动；
5、良好的焊后塑韧性能，可以满足客户对焊材CTOD性能要求。

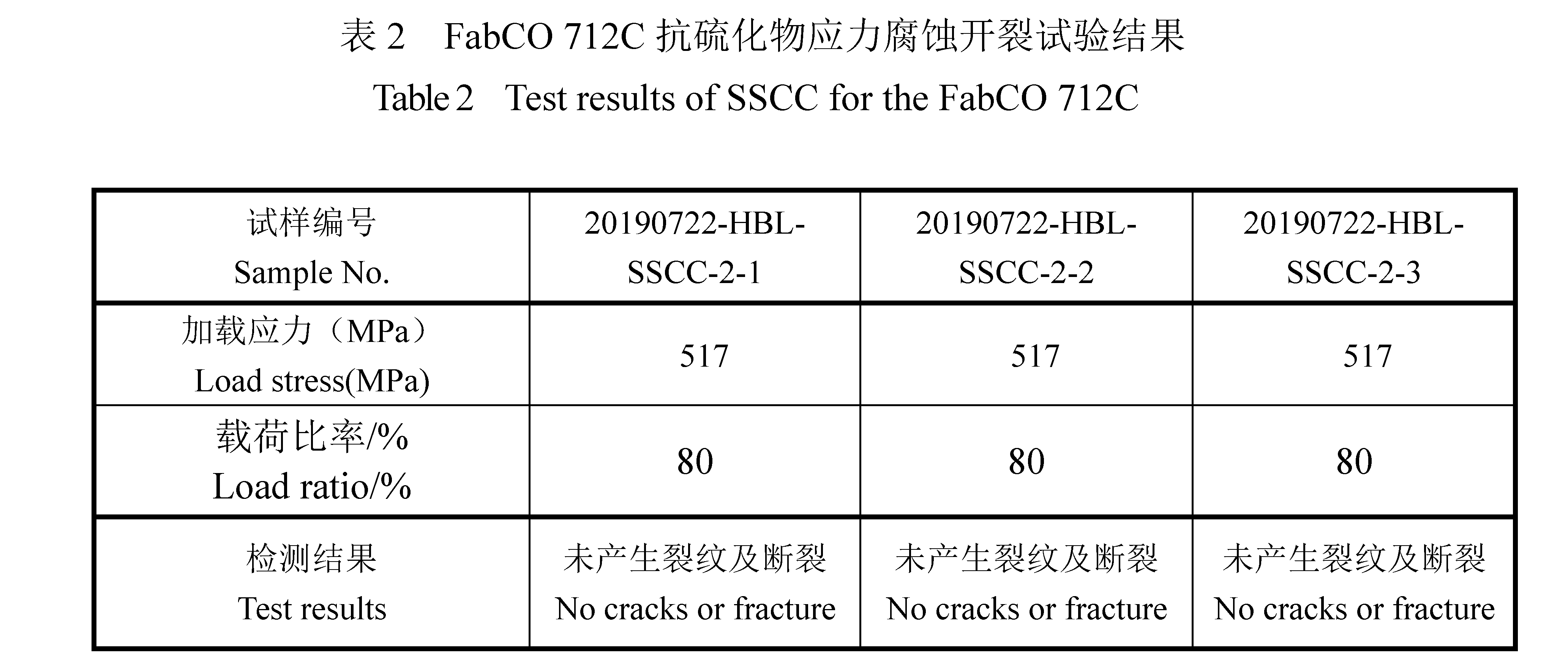

6、焊缝可满足抗硫化物应力腐蚀要求，H4高水平的扩散氢控制，为客户提供替代手工焊条的的可能。

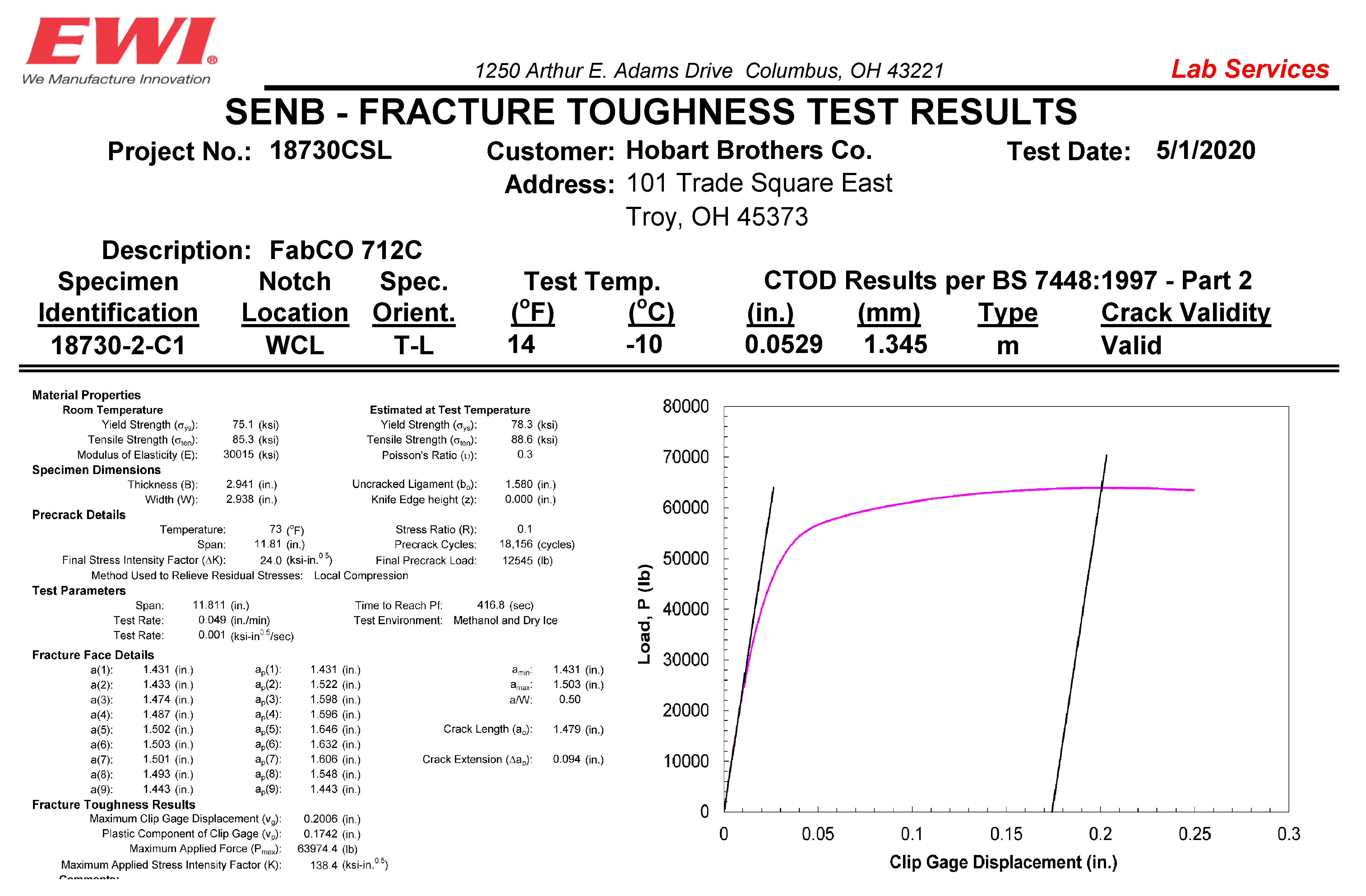

FabCO 712C 的CTOD实验数据
焊丝采用先进的搭接药芯焊丝制程工艺，焊丝密封好，有利于扩散氢的控制，焊丝外部闭合完整平滑，消除了外部沟槽，有利于提高焊丝的送丝性能，使这款焊丝可以满足H4认证要求，同时具有卓越的工艺性能。

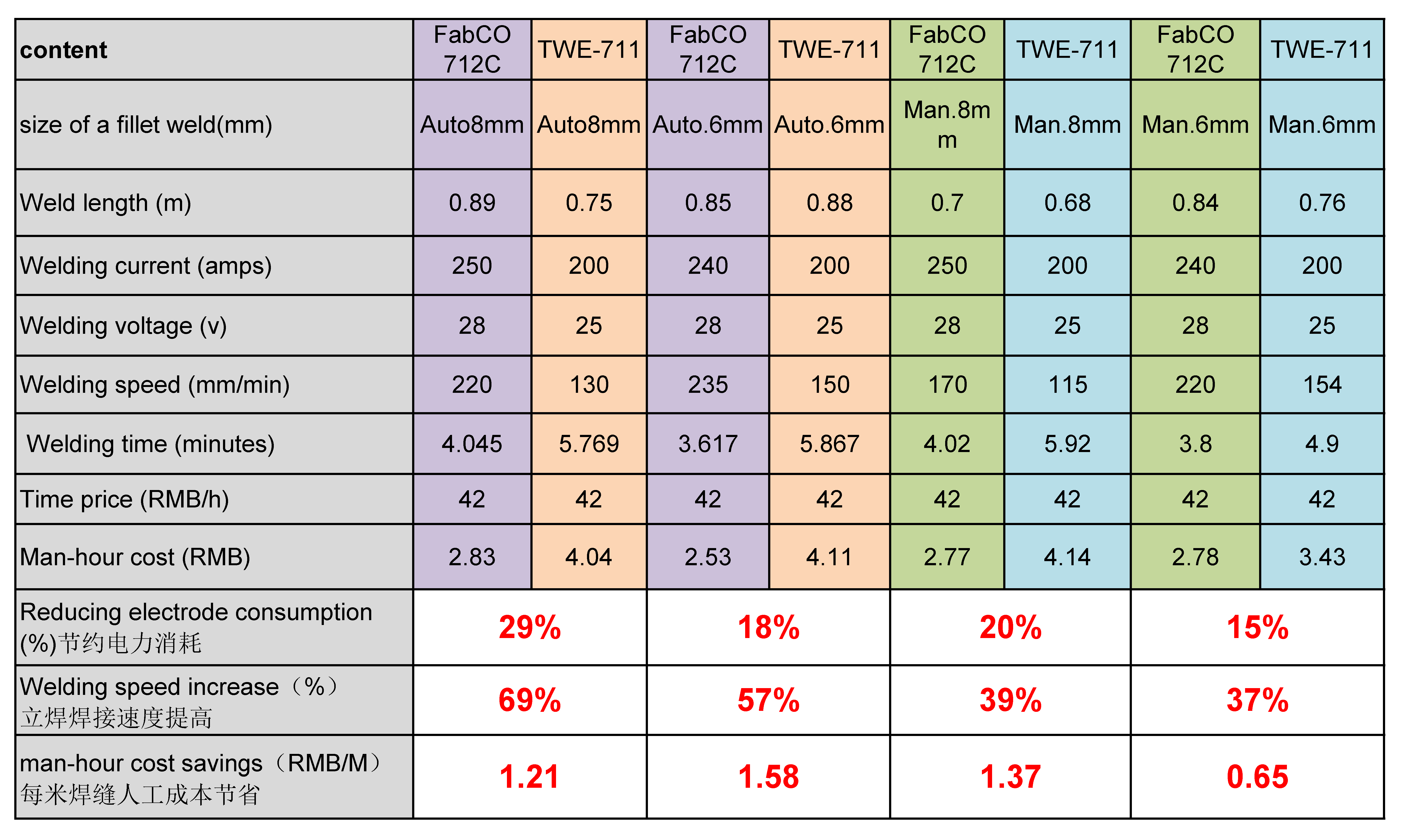

(3G立焊位置，快凝配方的FabCO 712C 采用更大的焊接参数，获得更高的效率。)
苏公网安备32058302003164号
